SKU: HT - BM01
Liên hệ 0931556675

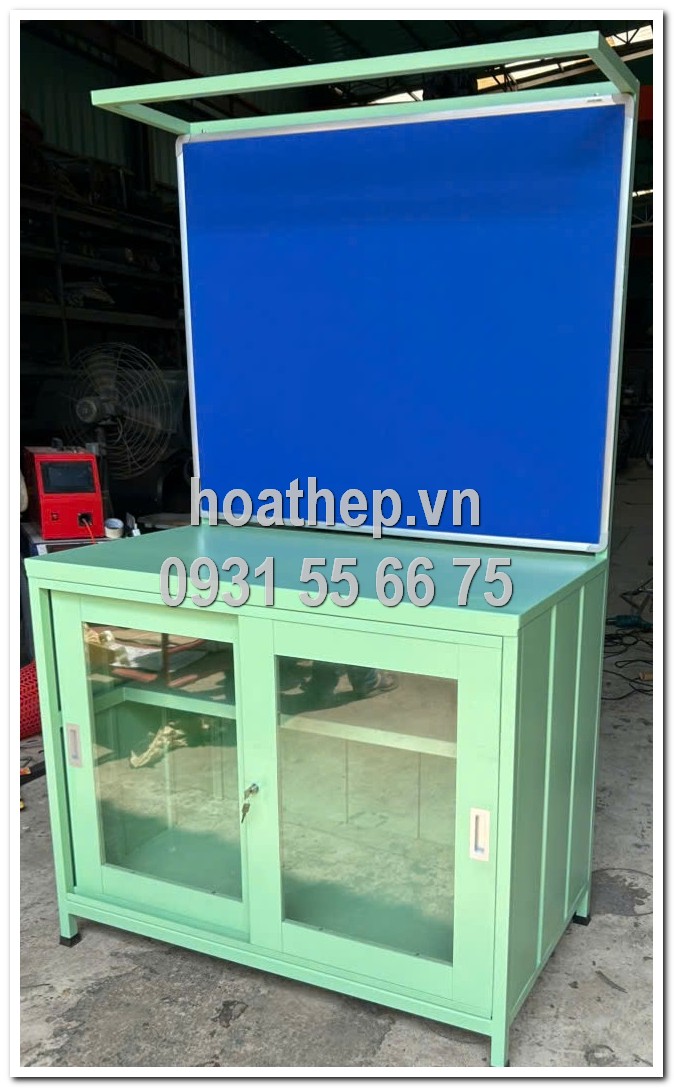

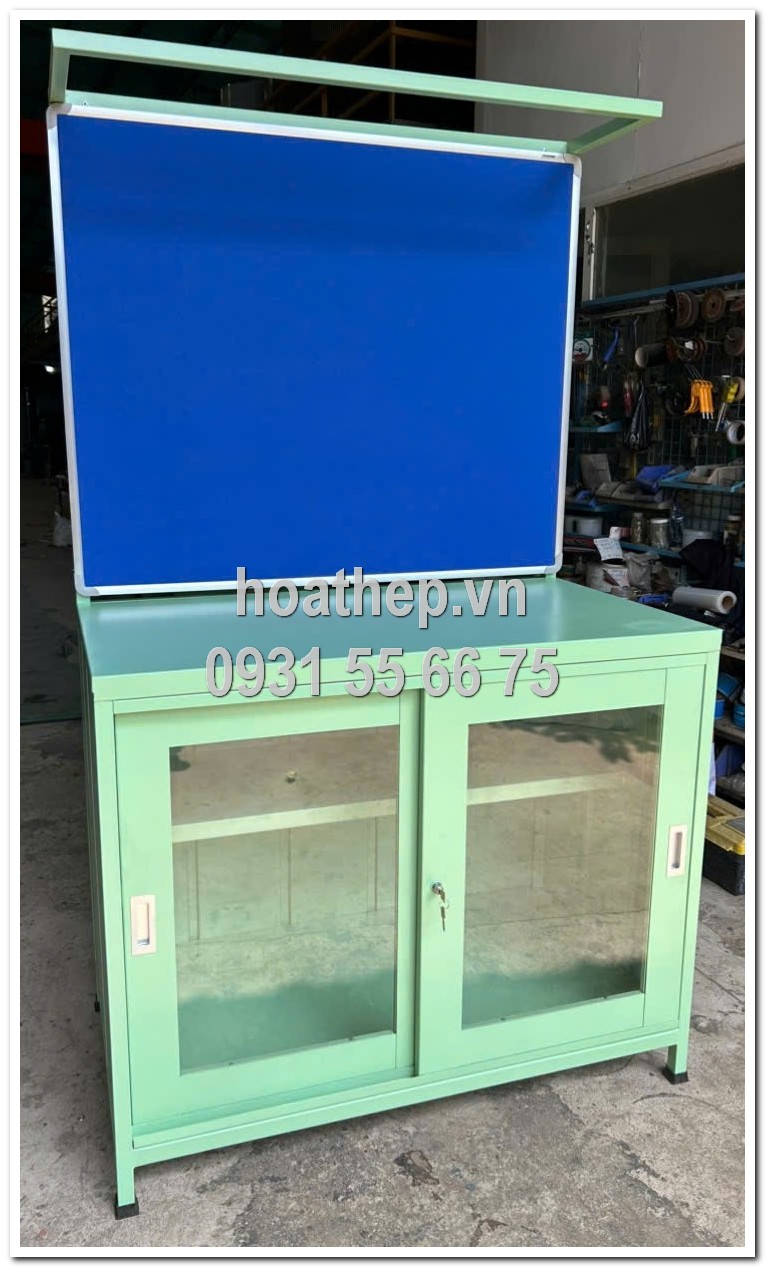

Trong các nhà máy sản xuất may mặc, giày dép, túi xách hay linh kiện điện tử, khâu kiểm tra mẫu và kiểm soát chất lượng đóng vai trò then chốt. Một chiếc bàn kiểm mẫu được thiết kế bài bản sẽ giúp nhân viên QC (Quality Control) dễ dàng đối chiếu, đo đạc, ghi chú và lưu trữ tài liệu. Sản phẩm bàn kiểm mẫu gắn bảng ghim với kích thước chính là giải pháp tối ưu dành cho bạn
Bàn kiểm mẫu gắn bảng ghim (inspection table) là loại bàn chuyên dụng dùng trong quy trình kiểm tra chất lượng sản phẩm trước, trong và sau sản xuất. Mặt bàn thường có kẻ line (vạch đo) để so sánh kích thước mẫu chuẩn. Bảng ghim tích hợp phía trên giúp ghim mẫu chuẩn, bản vẽ kỹ thuật, quy trình kiểm tra, hoặc các ghi chú quan trọng, giúp nhân viên QC dễ dàng đối chiếu mà không cần rời khỏi vị trí.
Tăng tốc độ kiểm tra: Mọi thông tin mẫu chuẩn hiển thị ngay trên bảng, không cần lật tìm tài liệu.
Đảm bảo độ chính xác: Mặt bàn có line trắng giúp đo đạc, so sánh sản phẩm với mẫu dễ dàng.
Tổ chức khoa học: Kệ dưới và tôn bao 3 mặt giữ đồ gọn gàng, không rơi vãi.
Độ bền cao: Khung thép hộp 40x40 dày, mặt thép 2mm chịu lực tốt.
Tích hợp nội dung in trên mica: Bảng mica 3mm có thể in hướng dẫn, tiêu chuẩn kiểm tra, logo công ty.
| Thông số | Chi tiết |
|---|---|
| Kích thước tổng thể (DxRxC) | 1600mm x 600mm x 1700mm |
| Mặt bàn | Thép dày 2mm, bề mặt vẽ line (vạch kẻ) màu trắng theo tọa độ hoặc ô lưới |
| Kệ dưới (gầm bàn) | Thép dày 1.2mm, đặt cách mặt đất khoảng 200-300mm |
| Khung chính | Thép hộp 40x40mm, độ dày thành 1.2-1.5mm |
| Tôn bao phủ | Bao quanh 3 mặt (hai bên và mặt sau), thép dày 0.8-1.0mm, cao khoảng 300-400mm tính từ mặt bàn trở xuống |
| Bảng ghim | - Khung thép dày 1.2mm - Mặt trước: Mica trong suốt dày 3mm, có in nội dung (chữ, hình, bảng biểu, logo) - Phía sau mica có thể là bần hoặc tấm xốp để ghim giấy |
| Chân bàn | Có thể có bánh xe (tùy chọn) hoặc chân đế cao su, có tăng đơ chỉnh cao độ |
| Màu sắc | Sơn tĩnh điện xám, trắng, xanh (tùy yêu cầu) |
| Tải trọng mặt bàn | ≥ 200kg phân bố đều |
Giải thích kỹ thuật:
Vẽ line trắng: Thường là các vạch kẻ theo cm hoặc inch, hoặc lưới ô vuông 10x10cm để kiểm tra kích thước, độ đối xứng của sản phẩm.
Tôn bao 3 mặt: Giúp sản phẩm, phụ liệu không bị rơi xuống sàn, đồng thời tạo sự gọn gàng.
Bảng ghim mica: Cho phép kẹp tài liệu giữa mica và mặt bần, vừa bảo vệ tài liệu vừa dễ dàng thay thế.
Thép dày 2mm – đủ cứng để chịu va đập, đặt các mẫu sản phẩm nặng (giày, túi xách, linh kiện).
Vẽ line trắng: Các vạch kẻ được in bằng sơn tĩnh điện hoặc khắc laser, không bị mờ sau thời gian dài sử dụng.
Kích thước line: Thường là vạch ngang/dọc cách nhau 1cm hoặc 1 inch, kèm số đánh dấu.
Công dụng: Kiểm tra chiều dài, chiều rộng, độ thẳng hàng của đường may, vị trí logo, lỗ khoét.
Đặt phía dưới gầm bàn, cách đất khoảng 200-250mm.
Dùng để để thùng carton, sản phẩm chờ kiểm tra, hoặc các vật dụng lớn.
Tải trọng kệ ≤ 100kg.
Kích thước 40x40mm, độ dày thành 1.2-1.5mm – rất chắc chắn, không bị rung lắc.
Kết cấu hàn chắc chắn, có thanh giằng ngang và chéo để tăng độ cứng.
Bao quanh ba phía (trái, phải, sau) của bàn, chiều cao thường từ 300-400mm tính từ mặt bàn.
Chức năng: Ngăn sản phẩm, phụ liệu rơi xuống sàn; tạo khoang chứa đồ nhỏ gọn.
Có thể tận dụng mặt tôn sau để gắn thêm móc treo hoặc giá đỡ tài liệu.
Khung bảng: Thép hộp hoặc thép tấm dày 1.2mm, kích thước thường bằng chiều rộng bàn (1600mm) hoặc nhỏ hơn, cao khoảng 600-800mm.
Bề mặt: Lớp mica trong suốt 3mm phía trước, phía sau là tấm bần hoặc xốp dày 5-10mm để ghim.
In nội dung: Nội dung được in UV lên mặt sau của mica hoặc in decal dán, bao gồm: bảng quy trình kiểm tra, hình ảnh mẫu chuẩn, các thông số kỹ thuật, logo công ty, hướng dẫn an toàn.
Lợi ích: Bảo vệ tài liệu khỏi bụi, ẩm; dễ dàng lau chùi; thay đổi nội dung bằng cách in mica mới.
Toàn bộ khung, chân, tôn bao, kệ được sơn tĩnh điện màu xám (hoặc trắng, xanh theo yêu cầu).
Lớp sơn dày 60-80 micron, chống gỉ, dễ vệ sinh.
Sản phẩm được sử dụng rộng rãi trong:
Ngành may mặc: Kiểm tra kích thước, đường may, vị trí túi, cổ áo, khuy cúc.
Ngành giày dép, túi xách: So sánh form giày, kích thước đế, đường chỉ.
Ngành sản xuất linh kiện điện tử: Kiểm tra bo mạch, linh kiện SMT với mẫu chuẩn.
Ngành nhựa, cao su: Đối chiếu sản phẩm đúc với bản vẽ.
Phòng QC (Quality Control) của các nhà máy xuất khẩu.
Trung tâm kiểm định chất lượng sản phẩm.
Đo độ dày thép (2mm là chuẩn). Dùng thước cặp kiểm tra.
Line trắng phải rõ nét, không bị mờ, đúng tỷ lệ.
Bề mặt phẳng, không gồ ghề, không vết hàn lồi.
Khung 40x40 hàn chắc, không lung lay. Nên có bánh xe nếu cần di chuyển (chọn bánh xe chịu tải ≥100kg/cái).
Tăng đơ chỉnh cao độ giúp bàn vững trên sàn không phẳng.
Tôn phải được bắt chặt, không bị rung khi va chạm.
Chiều cao tôn đủ để chứa sản phẩm (ít nhất 300mm).
Mica dày 3mm trong suốt, không xước, không ố vàng.
Nội dung in sắc nét, độ bền cao (in UV là tốt nhất).
Lớp bần phía sau phải đủ dày để ghim kim chắc chắn.
Màu sắc đồng đều, không bong tróc. Nên chọn màu sáng (xám, trắng) để dễ phát hiện bụi bẩn, vệ sinh.
Vệ sinh mặt bàn hàng ngày: Lau bằng khăn mềm, dung dịch tẩy dầu nhẹ. Không dùng vật sắc nhọn cào lên line trắng.
Vệ sinh bảng mica: Dùng khăn ẩm hoặc dung dịch lau kính, tránh cồn mạnh làm mờ mica.
Kiểm tra khung, bánh xe (nếu có) mỗi tháng, siết ốc lỏng.
Không chất quá tải lên kệ dưới (>100kg).
Để bàn nơi khô ráo, tránh ẩm ướt kéo dài gây gỉ sét.
Có, nhưng nên yêu cầu mặt bàn inox 304 thay vì thép thường, vì thép thường dễ gỉ và khó vệ sinh đạt tiêu chuẩn an toàn thực phẩm.
Có thể, nhưng khó đảm bảo độ chính xác và bền. Nên nhờ nhà sản xuất khắc laser hoặc sơn tĩnh điện ngay từ đầu.
Được. Bạn chỉ cần in tấm mica mới và thay vào khung. Nhà sản xuất có thể bán riêng tấm mica in.
Thường được bắt vít, có thể tháo rời bằng tua vít. Nên hỏi nhà cung cấp về thiết kế tháo lắp.
Có thể gắn thêm đèn LED gầm bảng hoặc đèn bàn riêng. Một số nhà sản xuất có tùy chọn lắp đèn sẵn.
Chiếc bàn kiểm mẫu gắn bảng ghim với kích thước 1600x600x1700mm, mặt bàn thép 2mm vẽ line trắng, khung 40x40 chắc chắn, tôn bao 3 mặt, và bảng mica in nội dung là trợ thủ đắc lực cho bất kỳ bộ phận kiểm soát chất lượng nào. Không chỉ giúp đối chiếu nhanh chóng, chính xác, sản phẩm còn góp phần xây dựng hình ảnh nhà máy hiện đại, quy củ.
Hãy liên hệ ngay với chúng tôi để được tư vấn chi tiết và nhận báo giá tốt nhất.
