Thiết kế nhà xưởng cho ngành điện tử đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật, đặc biệt là trong bối cảnh các linh kiện điện tử ngày càng nhạy cảm với tĩnh điện. Theo tiêu chuẩn IEC 61340-5-1:2024, các tổ chức sản xuất, lắp ráp và xử lý linh kiện điện tử cần thiết lập chương trình kiểm soát phóng tĩnh điện (ESD) toàn diện để bảo vệ các thiết bị có ngưỡng chịu đựng từ 100V (mô hình cơ thể người) trở lên
Một nhà xưởng điện tử hiện đại không chỉ đơn thuần là nơi đặt máy móc mà là một hệ sinh thái được kiểm soát chặt chẽ về nhiệt độ, độ ẩm, luồng di chuyển của con người và vật tư . Trong đó, khu vực bảo vệ tĩnh điện (EPA - ESD Protected Area) là trái tim của nhà xưởng, nơi mọi yếu tố từ sàn nhà, ghế ngồi đến quần áo công nhân đều phải tuân thủ các tiêu chuẩn chống tĩnh điện .

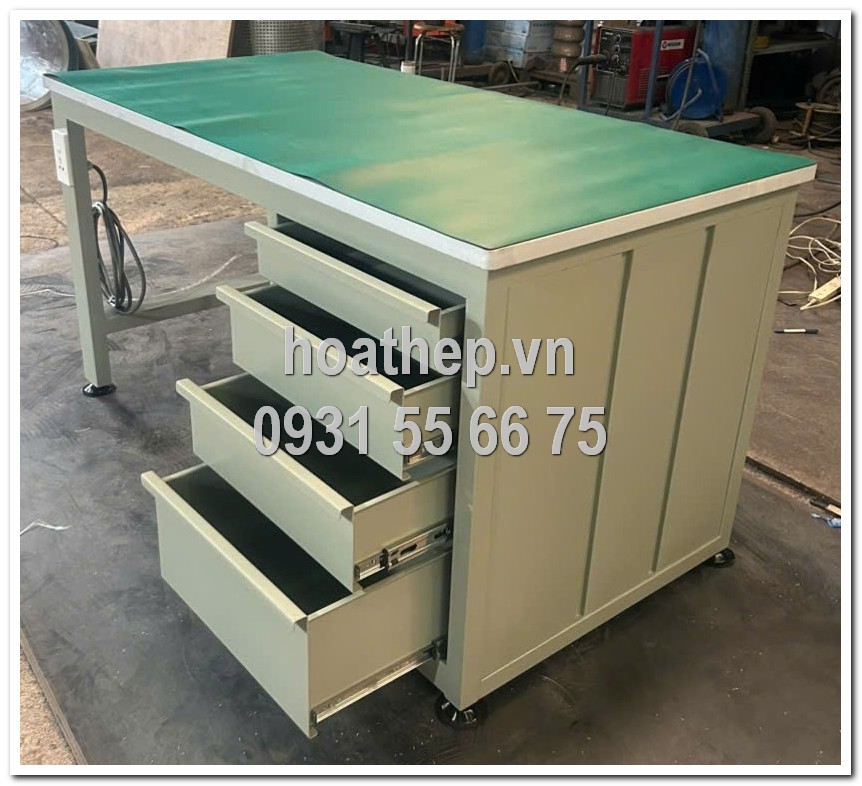

Bàn thao tác chống tĩnh điện (ESD workbench) là nền tảng của mọi trạm làm việc trong dây chuyền sản xuất điện tử. Khác với bàn làm việc thông thường, bàn ESD được thiết kế với bề mặt dẫn điện hoặc tiêu tán tĩnh điện, kết hợp với hệ thống nối đất để đảm bảo mọi điện tích phát sinh trong quá trình thao tác được loại bỏ an toàn, không gây hư hại cho linh kiện .
Theo tiêu chuẩn IEC 61340-5-1, điện trở nối đất của bề mặt bàn ESD cần được kiểm soát chặt chẽ. Các nghiên cứu chỉ ra rằng điện trở từ bề mặt bàn xuống đất nên dưới 1×10⁹ ohm đối với hệ thống nối đất mềm, trong khi kết cấu bàn có thể được nối đất cứng với điện trở dưới 10 ohm . Sự kết hợp này đảm bảo tĩnh điện được tiêu tán từ từ, tránh hiện tượng phóng điện đột ngột có thể phá hủy vi mạch.
Khi lựa chọn bàn ESD cho nhà xưởng điện tử, có một số thông số kỹ thuật quan trọng cần xem xét:
Khả năng chịu tải và kích thước: Các bàn ESD công nghiệp hiện đại có thể chịu tải trọng tĩnh lên đến 500 kg, với kích thước đa dạng từ dạng chữ nhật tiêu chuẩn đến dạng chữ L tối ưu hóa không gian góc . Chiều cao làm việc tiêu chuẩn thường là 760 mm, phù hợp cho cả tư thế ngồi và đứng.
Tính linh hoạt và khả năng mở rộng: Hệ thống bàn ESD module cho phép cấu hình lại dễ dàng với các phụ kiện như giá đỡ, ngăn kéo, đèn chiếu sáng và thanh ray cấp nguồn . Điều này đặc biệt quan trọng trong ngành điện tử, nơi dây chuyền sản xuất có thể cần thay đổi nhanh chóng để đáp ứng các đơn hàng khác nhau.
Tương thích với phòng sạch: Đối với các khu vực sản xuất linh kiện bán dẫn hoặc wafer, bàn ESD cần đáp ứng tiêu chuẩn phòng sạch ISO, với bề mặt dễ làm sạch và chống tích tụ hạt .
Đầu tư vào bàn ESD chất lượng cao không chỉ là yêu cầu tuân thủ mà còn mang lại lợi ích kinh tế rõ rệt. Nghiên cứu từ ngành công nghiệp điện tử cho thấy các chương trình kiểm soát ESD hiệu quả có thể mang lại lợi tức đầu tư lên đến 1000%, với tiết kiệm hàng năm có thể lên tới 500 triệu USD đối với các công ty lớn . Chi phí thiệt hại do ESD tăng theo từng công đoạn sản xuất, và cao nhất khi sản phẩm đã đến tay khách hàng.
Bảng treo chuyên dụng (thường được gọi là bảng treo dụng cụ hoặc pegboard công nghiệp) đóng vai trò quan trọng trong việc tổ chức không gian làm việc và tối ưu hóa quy trình sản xuất. Trong nhà xưởng điện tử, bảng treo được sử dụng để lưu trữ có hệ thống các dụng cụ thao tác, khay linh kiện, và các vật tư tiêu hao cần thiết cho từng trạm làm việc .
Bảng treo thường được làm từ thép sơn tĩnh điện với độ dày từ 1-1.5 mm, đục lỗ hoặc rãnh theo tiêu chuẩn để có thể gắn các loại móc treo và phụ kiện khác nhau . Kích thước phổ biến bao gồm 900×450 mm cho các trạm làm việc cá nhân, đến các hệ thống lớn hơn có thể tích hợp bánh xe di chuyển .
Tổ chức và 5S: Bảng treo giúp thực hiện nguyên tắc 5S trong sản xuất - mọi dụng cụ có vị trí xác định, dễ dàng nhận biết và lấy đúng công cụ cần thiết. Điều này đặc biệt quan trọng trong các trạm hàn, sửa chữa và kiểm tra, nơi thao tác viên cần tiếp cận nhanh với nhiều loại dụng cụ chuyên dụng .
Giảm thời gian chết: Khi dụng cụ và linh kiện được tổ chức khoa học trên bảng treo, thời gian tìm kiếm và thay đổi dụng cụ giảm đáng kể. Trong dây chuyền SMT, khu vực chuẩn bị vật tư và bảng treo được bố trí gần máy đặt linh kiện để tối ưu hóa quy trình thay đổi model sản xuất .
An toàn và kiểm soát ESD: Bảng treo trong khu vực EPA cần được làm từ vật liệu không tích điện và có khả năng nối đất. Việc treo dụng cụ trên bảng thay vì đặt trên bề mặt bàn giúp giảm nguy cơ dụng cụ kim loại tiếp xúc trực tiếp với linh kiện nhạy cảm khi không sử dụng.
Tiêu chuẩn quốc tế IEC 61340-5-1:2024 là nền tảng cho mọi chương trình kiểm soát ESD trong ngành điện tử. Tiêu chuẩn này quy định các yêu cầu về hành chính và kỹ thuật để thiết lập, thực hiện và duy trì chương trình kiểm soát ESD, áp dụng cho các tổ chức sản xuất, lắp ráp, đóng gói và xử lý linh kiện điện tử .
Phiên bản 2024 của tiêu chuẩn này bao gồm các cập nhật quan trọng như định nghĩa mới về chất cách điện và dây dẫn cô lập, yêu cầu về hệ thống quần áo chống tĩnh điện có thể nối đất, và bảng tóm tắt yêu cầu kiểm tra xác minh tuân thủ . Đối với các linh kiện có ngưỡng chịu đựng thấp hơn 100V HBM, có thể cần các biện pháp kiểm soát bổ sung hoặc giới hạn điều chỉnh.
Khu vực bảo vệ ESD là không gian được kiểm soát nơi các linh kiện nhạy cảm có thể được thao tác an toàn. Theo tiêu chuẩn, EPA bao gồm sáu yếu tố cơ bản: sàn chống tĩnh điện, bề mặt làm việc chống tĩnh điện, ghế chống tĩnh điện, hệ thống lưu trữ chống tĩnh điện, thiết bị bảo vệ cá nhân, và hệ thống kiểm soát - bảo trì .
Đối với nhà xưởng điện tử, sàn khu vực sản xuất PCB/Lipo thường được lát bằng nhựa PVC chống tĩnh điện (ESD) để đảm bảo kiểm soát tĩnh điện toàn diện . Hệ thống nối đất cần được thiết kế đồng bộ, với tất cả các thành phần từ bàn ESD, thảm chống tĩnh điện, đến vòng đeo tay của công nhân đều được kết nối về cùng một điểm đất .
Các nhà xưởng điện tử thế hệ mới đang chuyển mình theo hướng tích hợp trí tuệ nhân tạo và tự động hóa. IEEE Std 3147-2024 về thiết kế biến thể dây chuyền sản xuất điện tử đã xác định ba hướng nghiên cứu tương lai: mô hình tham chiếu điển hình cho dây chuyền sản xuất điện tử, thiết kế khái niệm dây chuyền được hỗ trợ bởi AI tạo sinh (AIGC), và thiết kế đa ngành tích hợp đa chiều.
Bàn ESD hiện đại không còn là thiết bị cố định mà là hệ thống module có thể tháo lắp nhanh chóng, cho phép cấu hình lại dây chuyền sản xuất trong thời gian ngắn . Điều này đáp ứng nhu cầu ngày càng tăng về sản xuất linh hoạt, nơi một dây chuyền có thể chuyển đổi giữa các sản phẩm khác nhau mà không cần đầu tư thiết bị mới.
Thiết kế nhà xưởng cho ngành điện tử là một bài toán đa chiều, trong đó bàn thao tác chống tĩnh điện và bảng treo chuyên dụng đóng vai trò then chốt trong việc đảm bảo chất lượng sản phẩm và hiệu quả sản xuất. Việc tuân thủ các tiêu chuẩn quốc tế như IEC 61340-5-1:2024 không chỉ là yêu cầu pháp lý mà còn là yếu tố cạnh tranh, giúp doanh nghiệp giảm thiểu tổn thất do ESD và nâng cao độ tin cậy của sản phẩm.
Đầu tư đúng mức vào hệ thống bàn ESD và tổ chức không gian làm việc khoa học với bảng treo chuyên dụng sẽ mang lại lợi tức đầu tư rõ rệt, đồng thời tạo nền tảng vững chắc cho việc mở rộng và nâng cấp dây chuyền sản xuất trong tương lai. Trong bối cảnh ngành điện tử Việt Nam đang phát triển mạnh mẽ, việc áp dụng các tiêu chuẩn quốc tế về kiểm soát ESD ngay từ giai đoạn thiết kế nhà xưởng là bước đi chiến lược để nâng cao năng lực cạnh tranh toàn cầu.
